背景介绍

随着产品复杂度提升、个性化定制需求增长以及全生命周期质量管理理念的深化,企业对实物进行快速、精确三维数字化的需求激增。无论是新产品的逆向开发、工装适配,还是生产过程中的首件检测、磨损分析,都需要可靠的三维数据作为决策依据。

专业三维扫描服务,正是为应对这一市场需求而生的“数字化外脑”与“能力延伸”,以项目制或定期服务的形式,为客户提供从方案设计、现场采集到数据分析的全流程专业技术支持。

原理与流程

工作原理

结构光扫描:适用于大部分中小型工件的高精度扫描。通过投射编码光栅并计算其变形,结合双目视觉原理,快速获取物体表面的密集点云,精度可达微米级。

激光扫描:包括手持激光和激光跟踪仪,适合中大尺寸物体和现场扫描。通过激光三角测距或干涉测量原理,高效获取大范围三维坐标。

摄影测量:用于超大尺寸物体(如整车、大型模具)的整体框架构建。通过多角度照片计算标志点空间位置,为局部高精度扫描提供全局基准。

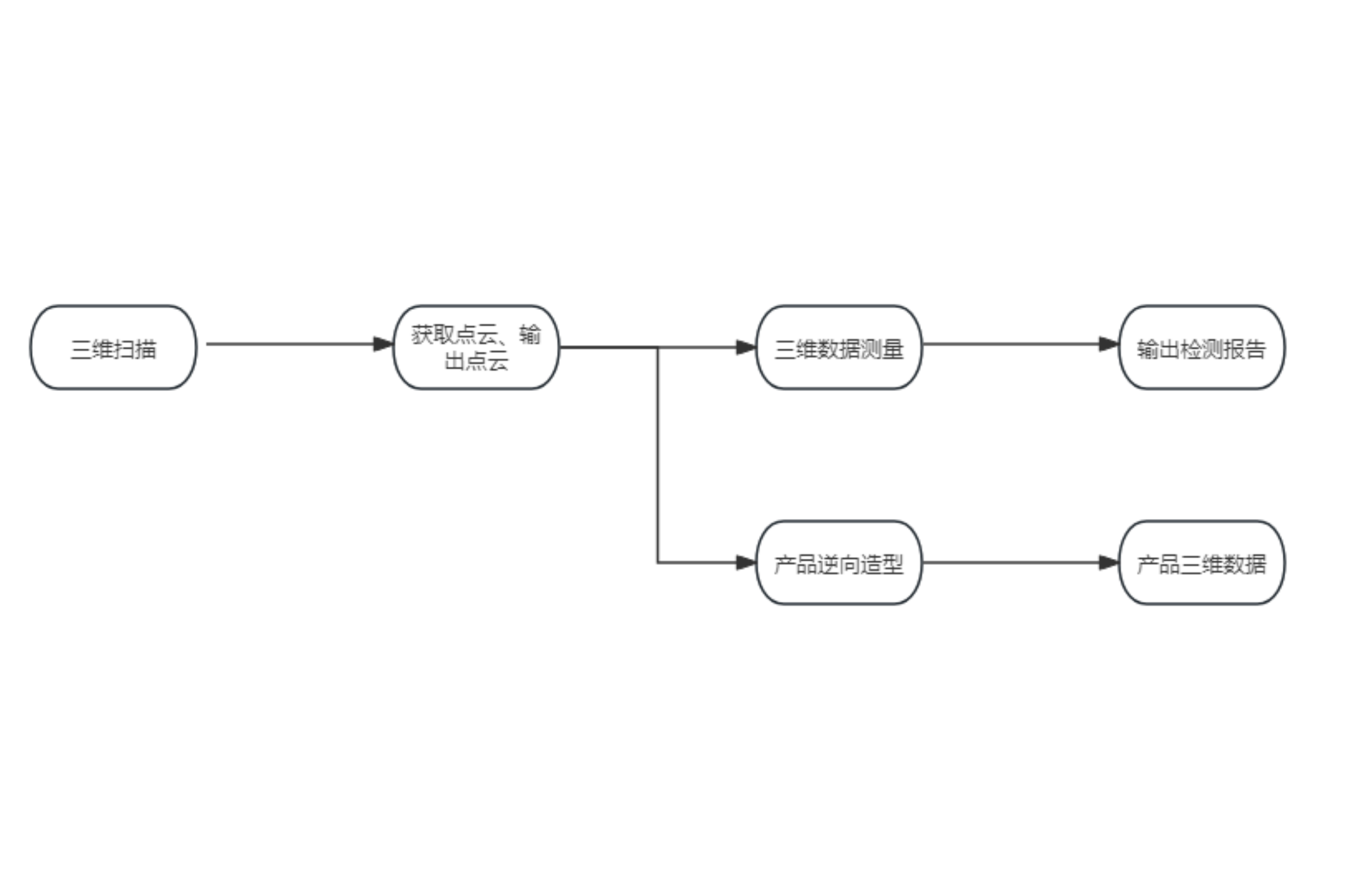

工作流程

需求沟通与方案制定:深入了解您的项目目标,评估工件特性,推荐技术路线并提交详细服务方案。

现场准备与扫描规划:根据方案进行现场勘查,完成工件表面处理、粘贴标志点等准备工作,规划详尽扫描策略。

高精度数据采集:由经验丰富的工程师使用校准过的设备,执行现场扫描,确保原始数据的完整性、准确性。

专业数据处理:在后台对多视角扫描数据进行拼接、去噪、封装,生成完整的三维网格模型。

深度分析与报告生成:根据约定,提供增值分析服务,如:三维尺寸检测(与CAD比对色差图)、截面分析、容积计算、或输出可用于CAD设计的STEP/IGES格式文件。

成果交付与后期支持:交付约定的所有数据文件与分析报告,并提供必要的技术解读与后续应用咨询。

行业应用

产品研发与逆向工程:为设计改进、竞品分析、无图纸零件复制提供精确的初始三维模型。

首件检测与质量控制:快速完成复杂工件的全尺寸检测,输出直观的偏差色谱图,加速新产品量产批准(FAI)。

工装适配与虚拟装配:扫描现有设备或空间,逆向设计与之完美匹配的夹具、支架,进行虚拟装配验证,减少试错成本。

模具设计与修复:扫描磨损模具或样板件,比对原始设计,量化磨损量,指导修复或直接生成加工程序。

文物数字化与三维展示:为艺术品、文物、建筑进行高保真三维数字化存档,用于修复研究或线上展示。

个性化定制与医疗康复:配合医疗单位,扫描人体部位,为定制化矫形器、义齿等提供精确个体数据。

……

未来趋势

AI赋能自动化分析:引入人工智能算法,实现缺陷自动识别、特征智能提取,进一步提升数据分析的效率与深度。

在线化与云服务平台:探索基于云的数据处理与协作平台,让您能更便捷地查看进度、管理数据项目。

与增材制造(3D打印)无缝对接:提供从“扫描-修复/优化-3D打印”的一体化服务,快速实现物理零件的复制、修复或功能升级。

定期巡检与预测性维护服务:为企业关键设备或模具建立三维数字档案,通过周期性扫描比对,实现变形与磨损的预测性分析。
