投稿恒温恒湿实验室气体管道与通风系统设计安装指南
一、整体布局规划
合理的实验室布局是系统高效运行的基础。需根据实验需求划分功能区域,气体管道应沿墙或吊顶敷设,避免交叉干扰;通风系统的送排风口需均匀分布,确保气流组织稳

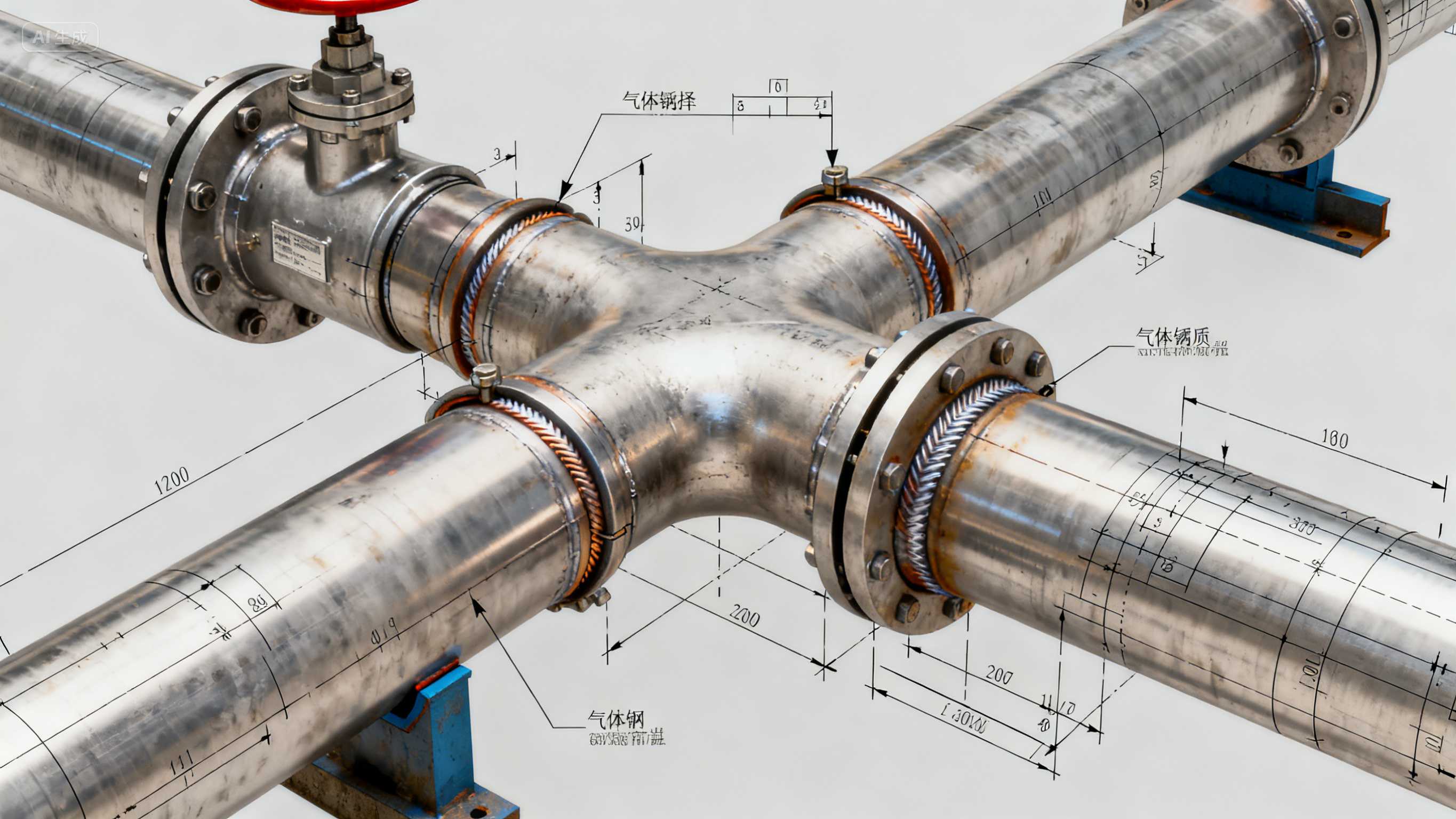

二、气体管道设计要点
1. 材质选择:优先选用316L不锈钢材质,具备耐腐蚀、低渗透特性,适用于高纯气体输送。
2. 管径计算:根据气体流量和压力损失,通过流体力学公式计算管径,确保气体流速控制在安全范围内(如惰性气体≤20m/s,易燃易爆气体≤8m/s)。
3.连接方式:采用全自动轨道焊接,内壁光滑无死角,减少气体滞留风险;阀门选用隔膜阀,保证气体纯度。
三、通风系统设计规范

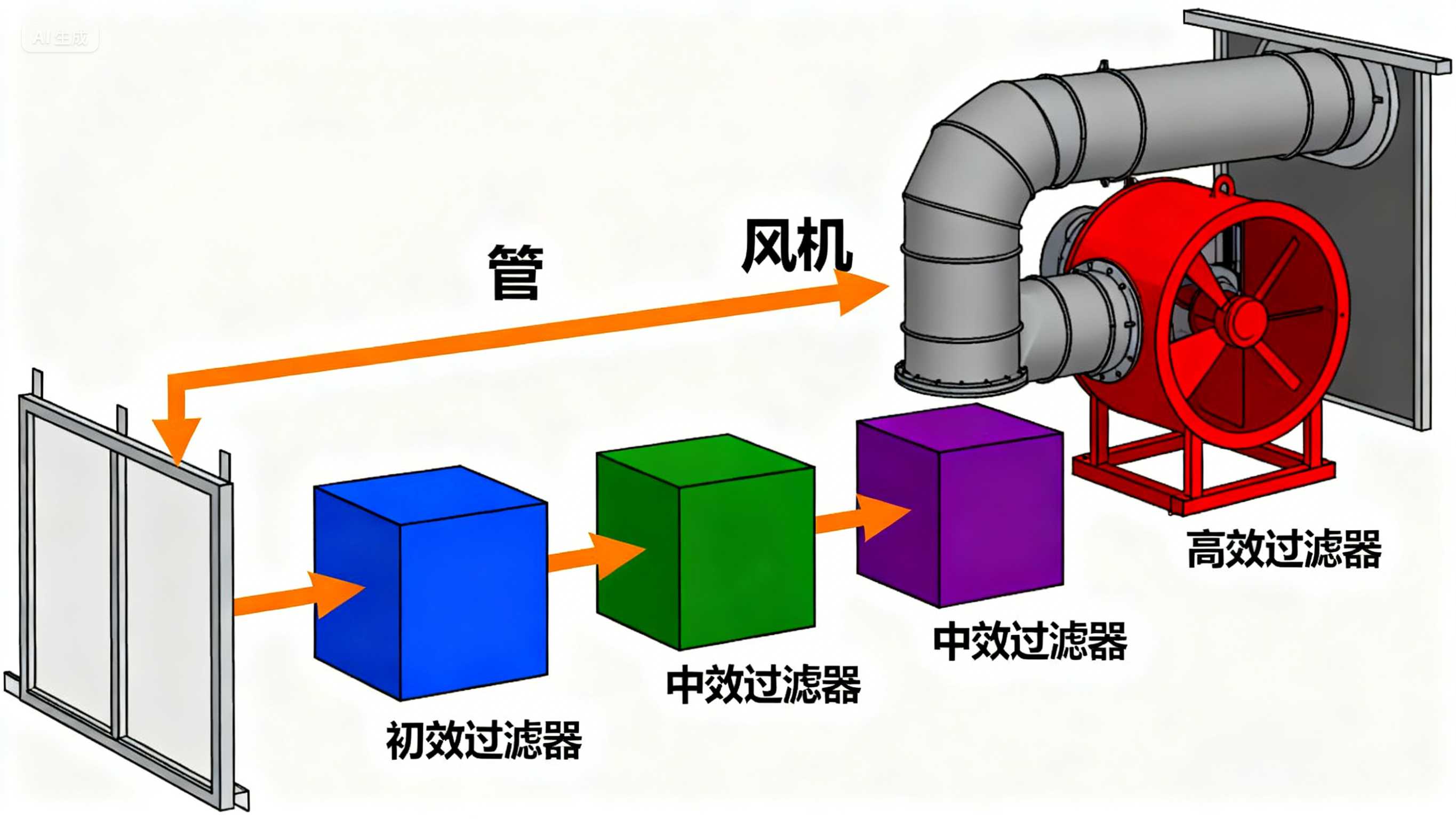

1. 气流组织:采用上送下排或上送上排模式,送风口设高效过滤器,排风系统加装活性炭吸附装置处理有害气体。
2. 风量控制:通过变风量(VAV)控制系统调节风量,维持室内正压(5-10Pa)或负压(-10--5Pa),防止交叉污染。
3. 设备选型:风机选用变频离心风机,噪音≤65dB;通风柜面风速保持0.5-0.8m/s,确保操作安全。

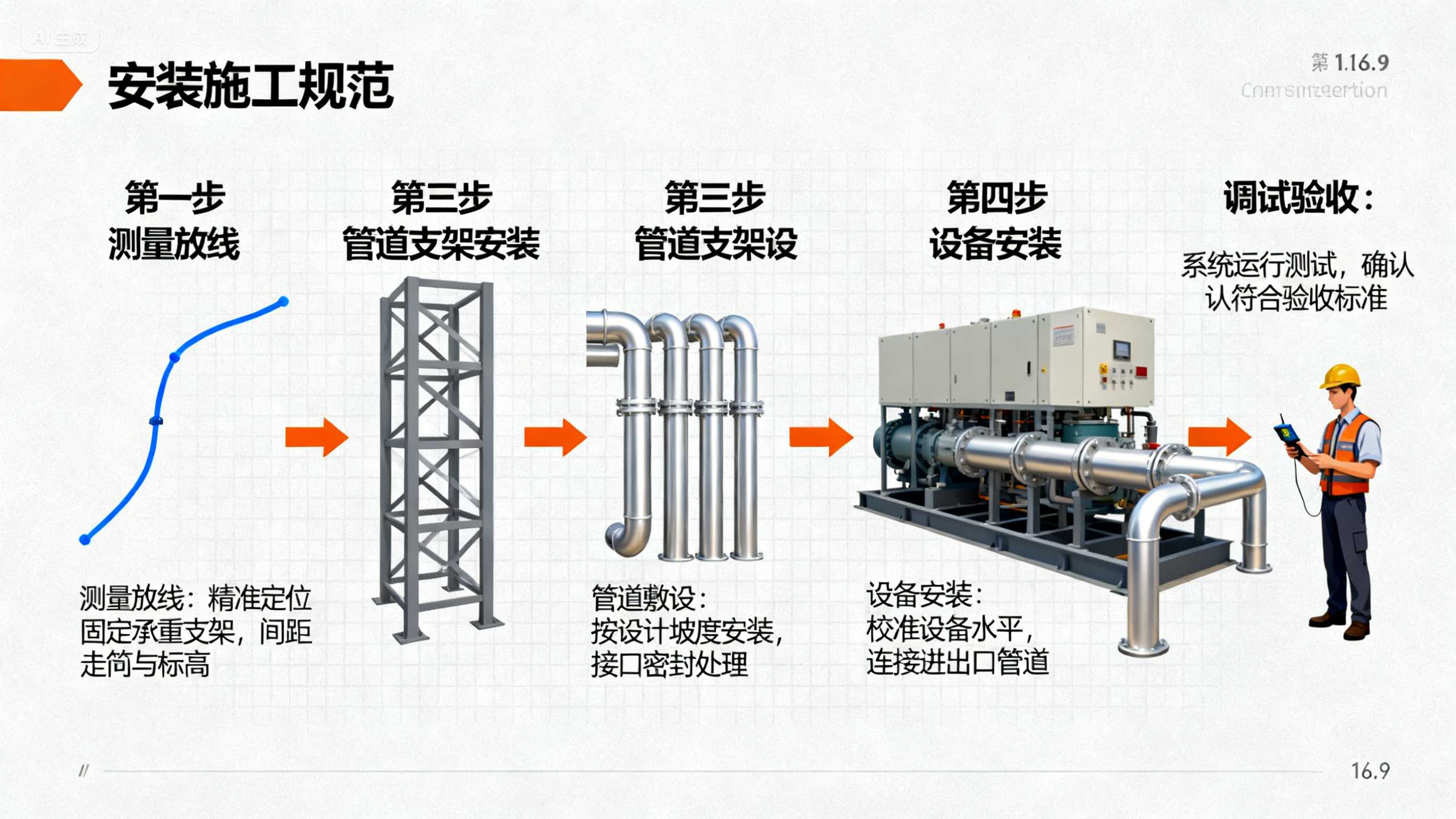

四、安装施工流程
1. 测量放线:根据设计图纸定位管道支架和设备基础,误差≤5mm。
2. 管道预制:工厂预制管道组件,现场组装,减少焊接污染。
3. 压力测试:管道系统进行 气密性试验(压力1.5倍工作压力,保压24小时压降≤0.5%)。
4. 系统调试:通风系统联动调试,测试温湿度控制精度(±0.5℃,±5%RH)及气流速度均匀性。
五、专业解决方案推荐
上海中湖洁净科技有限公司拥有ISO9001认证团队,提供从设计咨询到运维服务的全周期解决方案。15年行业经验,完成300+实验室项目(含医药GMP车间、高校科研实验室)。专业技术:智能风量控制系统,节能率达20%以上
0元获取实验室规划方案,24小时应急响应服务,咨询热线:18049946680
