产品型号及定位

烫画膜涂布机属于胶粘带涂布设备产品线中的定制化工业装备，专注于烫画膜基材的高精度涂布加工。该设备通过集成化的涂布机构与智能控制系统，实现液态胶粘材料在薄膜基材上的稳定覆膜，适配烫画膜生产工艺的特殊技术要求。

产品定义与技术原理

烫画膜涂布机是一种集自动放卷、张力控制、涂布成型、干燥固化、复合收卷于一体的连续化生产设备。其技术原理基于多段张力闭环控制系统，通过伺服驱动实现基材恒张力传输，配合可更换式涂布头（刮刀式、微凹式、网纹辊式、狭缝式、五辊式）完成胶液定量涂覆，再经热风循环或UV光固化系统使涂层固化成型，实现烫画膜所需的离型层、胶粘层或功能涂层的精确构建。

该设备采用模块化设计理念，涂布单元可根据烫画膜的基材类型（PET膜、PVC膜、离型纸）、涂层厚度需求（5-200μm可调）及生产幅宽（300-1600mm可选）进行定制化配置，满足热转印烫画、冷撕烫画、热撕烫画等不同工艺路线的技术参数要求。

应用场景与适配范围

适用行业领域
烫画膜生产企业、热转印材料制造商、纺织印花材料供应商、广告材料加工厂、包装印刷企业

兼容基材类型

• 薄膜类：PET聚酯膜、PVC膜、TPU膜、离型膜
• 纸张类：格拉辛离型纸、淋膜纸
• 复合材料：膜纸复合基材、金属箔复合材料

工艺适配能力

• 涂布工艺：单面涂布、双面涂布、多层叠涂
• 固化方式：热风干燥（温度范围50-180℃）、UV光固化（波长365nm/395nm可选）
• 复合功能：在线贴合、离线复合、多层一体成型

技术优势

1. 自动纠偏系统 + 多段张力控制 = 基材形变率<0.3% 配置光电传感纠偏装置与分段式张力传感器，通过PLC实时运算修正基材走偏量，相比传统机械纠偏方式，横向偏移控制精度提升至±0.5mm以内，有效消除烫画膜在高速运行（80m/min）时的拉伸褶皱现象，收卷边缘齐整度达到后续分条加工标准。
2. 进口伺服驱动系统 + 三菱PLC = 涂布厚度一致性±2μm 采用德驱驰/西门子伺服电机搭配三菱Q系列PLC，涂布头升降定位精度达0.01mm，配合闭环反馈控制，使单批次产品涂层厚度波动控制在±2μm范围内，相比国产开环系统厚度波动±8μm的表现，合格率提升约15个百分点。
3. 多样化涂布头配置 + 快速更换机构 = 换型时间≤30分钟 提供刮刀、微凹、网纹辊、狭缝、五辊共5种涂布头选型，通过快拆式法兰连接结构，实现不同涂布方式的快速切换。网纹辊涂布适用于5-30μm薄涂层，狭缝涂布适配50-200μm厚涂层，满足烫画膜离型层（8-15μm）与胶粘层（30-80μm）的差异化厚度需求。
4. 贝壳式烘箱结构 + 分段温控 = 清洗维护效率提升60% 烘箱采用侧开式贝壳结构设计，单人即可完成箱体开启操作，内部配置可拆卸式风道板，相比传统固定式烘箱需拆卸螺栓进入清洗的方式，维护时间从4小时缩短至1.5小时。分段温控系统支持3-5个温区设定，温度均匀性±3℃，确保胶水梯度固化避免表面结皮。

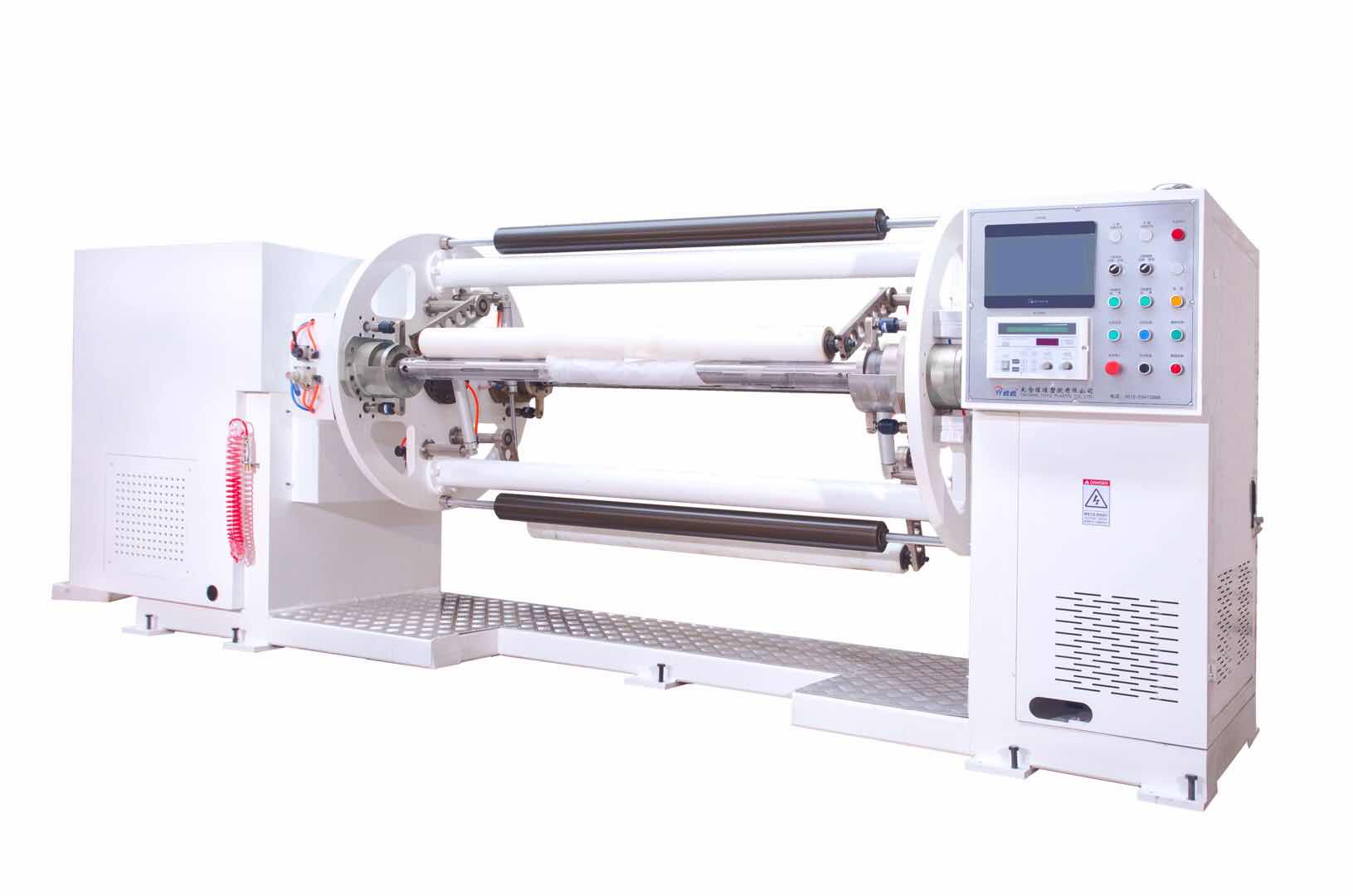

5. 双工位收放卷 + 自动接料装置 = 连续运行效率提升40% 配置双工位气胀轴收放卷系统，支持不停机自动换卷，配合光电感应自动接料与切断装置，实现24小时连续化生产。相比单工位设备每次换卷停机15-20分钟，双工位方案使设备综合运行效率从65%提升至90%以上。
6. 烤漆工艺机身 + 防腐蚀处理 = 设备使用寿命延长3-5年 整机表面采用高温烤漆工艺替代传统喷漆，漆膜附着力达到GB/T 9286-1级标准，耐溶剂擦拭次数>500次。关键传动部件经镀铬或阳极氧化处理，在溶剂型胶水挥发环境下，设备外观保持度与结构稳定性明显优于喷漆设备。

使用指南

1. 基材安装与张力预设 将基材卷料安装于放卷轴，通过气胀轴充气至0.5-0.6MPa确保卷料固定。根据基材类型设定初始张力值：PET膜设定为30-50N，PVC膜设定为20-35N，离型纸设定为40-60N。张力传感器实时监测各传输段张力波动，PLC自动调节各导辊转速差实现恒张力控制，避免薄膜拉伸变形或松弛打褶。
2. 涂布头选型与间隙调整 根据目标涂层厚度选择涂布头类型：8-15μm离型层选用80-120线网纹辊，30-50μm胶粘层选用刮刀式或微凹式，80-200μm厚涂层选用狭缝式涂布头。通过伺服电机调节涂布头与基材间隙，刮刀式间隙设定为0.05-0.15mm，狭缝式间隙设定为涂层厚度的1.2-1.5倍，确保胶液均匀铺展无刮痕或漏涂。
3. 干燥固化参数设定 热风干燥模式：根据胶水固含量与溶剂类型设定温度曲线，水性胶水采用60℃预热区+100℃主干燥区+80℃冷却区三段式加热，溶剂型胶水采用80℃+120℃+90℃温度组合。风速设定为8-15m/s，确保溶剂挥发速率与涂层流平时间匹配。UV固化模式：选用365nm或395nm波长UV灯，能量密度设定为800-1200mJ/cm²，传输速度与UV灯功率匹配确保固化度≥95%。
4. 纠偏系统校准 启动光电纠偏系统，将传感器对准基材边缘或印刷导轨线，设定纠偏灵敏度参数（建议值3-5级），系统通过液压或气动纠偏架实现±0.5mm精度修正。高速运行时（≥60m/min）建议启用预测性纠偏算法，提前200-300mm进行纠偏动作补偿，避免滞后响应导致的蛇形运行。
5. 收卷张力递减控制 设定收卷初始张力与满卷张力递减曲线，起始张力设定为放卷张力的80-90%，随卷径增大按指数曲线递减至60-70%，避免内层压溃或外层松散。收卷卷径达到设定值（通常Φ600-800mm）时，自动切换至备用收卷工位，实现不停机换卷。

注意事项

烫画膜涂布机属于定制化工业设备，需根据客户厂房层高（建议≥4.5m）、电力配置（三相380V，总功率30-80kW）、溶剂回收需求进行方案设计。设备调试需配合胶水配方参数（固含量、粘度、固化温度）进行工艺匹配，建议在设备交付前提供胶水样品进行试涂验证。操作人员需经过张力控制、涂布头更换、烘箱清洗等专项培训，掌握PLC参数调整与故障诊断方法。设备运行环境需保持温度18-28℃、湿度40-70%RH，避免静电积聚影响薄膜传输稳定性。

技术参数表

机械结构参数
有效涂布宽度：300mm / 650mm / 1000mm / 1300mm / 1600mm（可定制）
机械运行速度：5-120m/min（变频调速）
涂布厚度范围：5-200μm（根据涂布头类型）
放卷/收卷直径：Φ76mm / Φ100mm芯轴，卷径Φ800mm
整机外形尺寸：长8000-15000mm × 宽2500-3500mm × 高2800-3500mm（根据配置）

控制系统参数
主控系统：日本三菱Q系列PLC + 7寸彩色触摸屏
传动方式：交流变频调速 + 伺服电机分段驱动
张力控制：磁粉制动器 + 张力传感器闭环控制，精度±1%
纠偏精度：光电传感器 + 液压纠偏架，横向偏移≤±0.5mm

涂布系统参数
涂布头类型：刮刀式 / 微凹式 / 网纹辊式 / 狭缝式 / 五辊式（可选配）
涂布精度：厚度一致性±2μm（伺服控制）
胶液循环：齿轮泵 + 过滤器（精度25-100μm可选）

干燥系统参数
加热方式：热风循环 / UV光固化 / 红外加热（可组合）
温度范围：常温-180℃，分段控制，精度±3℃
烘箱长度：3000-8000mm（根据速度与固化要求定制）
UV灯配置：365nm / 395nm波长，单灯功率5-10kW

电气参数
电源要求：三相五线 380V±10% 50Hz
装机功率：30-80kW（根据配置）
控制电压：DC24V / AC220V

企业信息

太仓煜煜塑胶有限公司是一家集研发、生产、销售、服务于一体的胶粘带涂布设备制造企业，拥有近20年设备生产经验。公司技术团队来自专业设备制造及涂布生产实践领域，具备从设备设计、胶水配方匹配、安装调试到操作培训的全流程服务能力。业务覆盖太阳能、光学膜、离型膜、烫画膜、锂电池等高科技能源领域，为客户提供定制化涂布生产线解决方案。
