EtherCAT通讯技术在工业自动化领域的重要地位

EtherCAT通讯卡作为工业自动化系统中的通讯组件,承担着主站与从站设备之间高速、实时数据交换的重要任务。随着智能制造对实时性要求的不断提升,EtherCAT通讯卡的技术性能直接影响着整个工业控制系统的响应速度和控制精度。

一、EtherCAT通讯卡的技术特性

1.1实时性能指标

在工业控制领域,通讯延迟直接关系到设备控制的精确性。现代EtherCAT通讯卡需要满足智能设备的高实时性控制要求,控制周期的快慢成为衡量产品性能的关键指标。广州致远电子股份有限公司推出的PCIe EtherCAT通讯卡产品线,控制周期快可达125us,这一技术指标能够确保设备响应的及时性和精确性。

1.2通讯稳定性技术

EtherCAT通讯卡的稳定性直接影响工业系统的可靠运行。Time-TriggeredSend(TTS)硬件去抖动技术的应用,能够有效消除周期报文抖动,进一步提升通讯的稳定性和可靠性。致远电子的EtherCAT通讯卡采用商业授权协议栈,支持TTS硬件去抖动技术,为工业应用提供了稳定的通讯保障。

二、系统可靠性与冗余保护

2.1线缆冗余功能

工业环境中,通讯线缆可能面临物理损坏的风险。EtherCAT线缆冗余功能成为保障系统连续运行的重要技术特性。即使在电缆物理中断的情况下,具备冗余功能的EtherCAT通讯卡仍可保持主从站通讯,确保系统的连续运行。这一特性对于对可靠性要求极高的工业应用场景具有重要价值。

2.2多规格产品配置

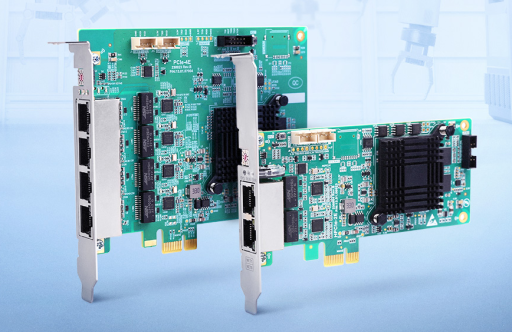

不同的工业应用场景对通讯卡的规格要求各不相同。致远电子提供了丰富的产品选择,包括HPCIe-2E、PCIe-2E、PCIe-4E、MiniPCIe-2E等多种规格,支持从1路主站1路冗余到2路主站2路冗余的不同配置,能够满足不同应用场景的需求。

三、软件支持与开发环境

3.1配套软件工具

EtherCAT通讯卡的应用离不开专业的配置软件支持。运动控制版本AWStudio软件提供EtherCAT配置功能,支持设备扫描和手动配置,能够快速生成ENI文件,简化了用户的配置工作。这种一体化的软件解决方案提高了系统集成的效率。

3.2二次开发支持

为满足用户的个性化开发需求,完善的二次开发库支持显得尤为重要。致远电子提供的二次开发库兼容VC、VB、C#、Linux、Python、Windows等主流开发环境,为用户的二次开发提供了便利,降低了技术门槛。

四、技术实力与质量保障

4.1研发实力

技术创新能力是EtherCAT通讯卡产品持续发展的根本保障。致远电子拥有800余名员工,其中近50%从事研究与开发工作,建有计量校准实验室、电磁兼容实验室、射频模拟实验室、工业通讯实验室、环境实验室和安规实验室等六大科研实验室。

4.2知识产权与认证体系

完善的知识产权保护和质量管理体系是产品可靠性的重要保障。致远电子拥有发明专利29项、实用新型专利75项、外观设计专利61项、软件著作权249项,通过了ISO9001质量管理体系、QC080000有害物质过程管理体系、ISO14001环境管理体系和ISO45001职业健康安全管理体系认证。

五、EtherCAT技术生态系统

5.1主站控制器产品

EtherCAT技术的应用不仅限于通讯卡产品。ZMC600E系列EtherCAT主站控制器采用双核64位Arm®Cortex®-A53,四核Cortex®-R5F异构处理器,主频1GHz,配备DDR4(1GB)内存和eMMC(4GB)存储器,集成1路EtherCAT口等丰富接口。EtherCAT通讯可实现ms周期任务抖动±5us以内,满足运动控制的高实时性要求。

5.2网络分析工具

EtherCAT网络的调试和优化需要专业的分析工具支持。EtherCAT-Analyzer是高性能实时以太网分析仪,具有网络帧统计、网络帧时间分析、网络帧内容分析、GPIO事件分析以及帧数据存储等功能。设备有4个以太网监控端口,能够同时分析记录多2个的实时以太网连接。转发延迟<1ns,时间戳分辨率±2.5ns,为EtherCAT网络的调试和优化提供了强有力的工具支持。

结语

EtherCAT通讯卡技术的发展推动着工业自动化向更高精度、更高可靠性的方向发展。从硬件性能到软件支持,从产品规格到技术服务,完整的技术解决方案为工业智能物联应用提供了坚实的技术基础。随着工业4.0和智能制造的深入发展,EtherCAT通讯技术将在工业自动化领域发挥更加重要的作用。
